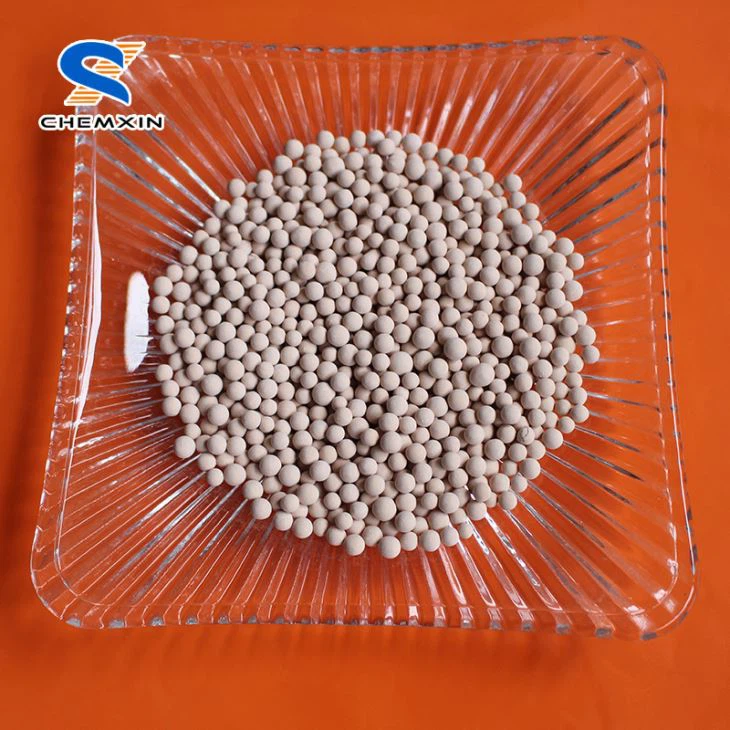

**Nem giderme için 4*8 mesh kurutma adsorban moleküler elek 3a**.

Chemxin Molecular Sieve tip 3A, alkali metal alümina-silikattır; tip A kristal yapısının potasyum formudur. Tip 3A'nın yaklaşık 3 angstrom (0.3nm) etkili gözenek açıklığı vardır. Bu, nemin içeri girmesine izin verecek kadar büyüktür ancak potansiyel olarak polimer oluşturabilen doymamış hidrokarbonlar gibi molekülleri dışarıda bırakır; ve bu, bu tür molekülleri susuzlaştırırken ömrü en üst düzeye çıkarır.

1.Şartname.

Örnek	3A
Renk	Açık gri
Nominal gözenek çapı	3 angstrom
Şekil	Küre		Pelet
Çap (mm)	1.7-2.5 (8*12 gözenek)	3.0-5.0 (4*8 gözenekli)	1,6 (1/16 inç)	3,2 (1/8 inç)
Sınıfa göre büyüklük oranı (%)	98'den büyük veya eşit	98'den büyük veya eşit	96'dan büyük veya eşit	96'dan büyük veya eşit
Yığın yoğunluğu (g/ml)	0.70'den büyük veya eşit	0.70'den büyük veya eşit	0.68'den büyük veya eşit	0.68'den büyük veya eşit
Aşınma oranı (%)	0.20'den küçük veya eşit	0.20'den küçük veya eşit	0.40'tan küçük veya eşit	0.40'tan küçük veya eşit
Ezilme dayanımı (N)	35/adetten büyük veya eşit	85/adet'ten büyük veya eşit	30/adetten büyük veya eşit	50/adet veya daha büyük
Statik H2O adsorpsiyonu (%)	21'den büyük veya eşit	21'den büyük veya eşit	21'den büyük veya eşit	21'den büyük veya eşit
Dinamik kapasite (%)	20'den büyük veya eşit	20'den büyük veya eşit	20'den büyük veya eşit	20'den büyük veya eşit
Etilen adsorpsiyonu (‰)	3'ten küçük veya eşit.0	3'ten küçük veya eşit.0	3'ten küçük veya eşit.0	3'ten küçük veya eşit.0
Su içeriği (%)	1,5'ten küçük veya eşit	1,5'ten küçük veya eşit	1,5'ten küçük veya eşit	1,5'ten küçük veya eşit
Tipik Kimyasal Formül	{{0}}.4K2O . 0.6Na2O. Al2O3 . 2SiO2 . 4,5 H2O (SiO2 : Al2O3 ≈2)
Sıradan uygulama	a) Doymamış hidrokarbonların (örneğin etilen, propilen, bütadien) kurutulması b) Çatlak Gaz Kurutma c) COS minimizasyonunun önemli olması veya hidrokarbonların minimum eş-adsorbsiyonunun gerekli olması durumunda doğal gazın kurutulması. d) Metanol ve etanol gibi yüksek polariteli bileşiklerin kurutulması e) Sıvı alkolün kurutulması f) Hava veya gaz dolu olsun, yalıtım camı ünitelerinin statik (yenilenmeyen) susuzlaştırılması. g) CNG’nin kurutulması.

2. Yenilenme:

Chemxin moleküler elek Tip 3A, termal salınım proseslerinde ısıtma yoluyla; basınç salınım proseslerinde ise basıncın düşürülmesi yoluyla rejenerasyona uğratılabilmektedir.
3A moleküler elekten nemi çıkarmak için 200-230 derecelik bir sıcaklık gerekir. Uygun şekilde yenilenmiş bir moleküler elek, -100 derecenin altında nem çiğlenme noktaları verebilir.
Basınç salınımlı bir işlemdeki çıkış konsantrasyonları, mevcut gaza ve işlem koşullarına bağlı olacaktır.

3. Boyut:
3A - Zeolit, 1-2 mm (10x18 mesh), 2-3 mm (8x12 mesh), 2.5-5 mm (4x8 mesh) boncuklar ve toz halinde, 1.6mm, 3.2mm pelet halinde mevcuttur.

4. Dikkat:
Çalıştırılmadan önce nem ve organik maddelerin ön adsorpsiyonunu önlemek veya yeniden aktive etmek gerekir.

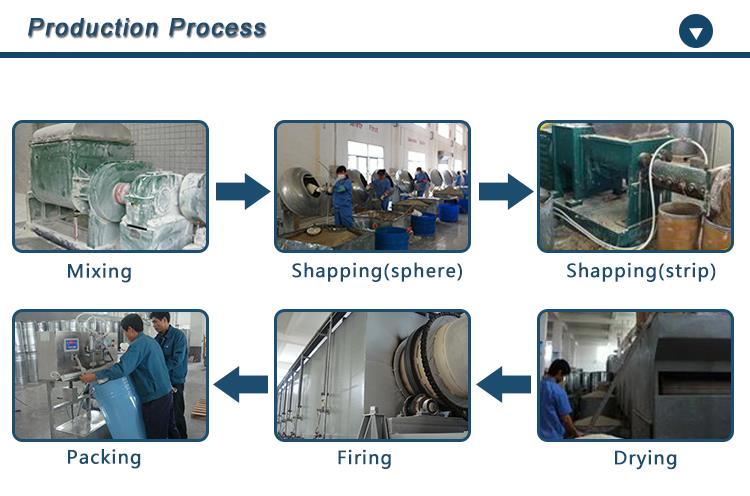

Paketleme ve Gönderim.
